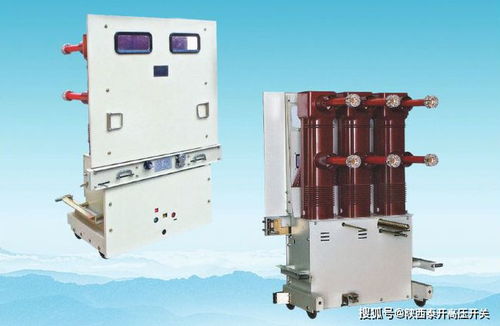

ZN85-40.5型户内高压真空断路器综合指南

一、 产品概述与型号规格

ZN85-40.5型户内高压真空断路器是三相交流50Hz、额定电压为40.5kV的电力系统中的核心开关设备，广泛应用于发电厂、变电站及工矿企业的配电系统中，用于控制和保护电气设备。

型号含义解析：
- Z: 真空断路器
- N: 户内安装
- 85: 设计序号
- 40.5: 额定电压 (kV)

主要型号规格：
通常根据额定电流和短路开断能力进行细分，例如：

- ZN85-40.5/1250-25 （额定电流1250A，额定短路开断电流25kA）
- ZN85-40.5/1600-31.5 （额定电流1600A，额定短路开断电流31.5kA）
- ZN85-40.5/2000-31.5 （额定电流2000A，额定短路开断电流31.5kA）
具体规格需以制造厂家的最终技术文件为准。

二、 主要技术参数

以下是该型号断路器的典型技术参数（具体数值可能因不同生产厂家有所差异，应以产品铭牌和出厂说明书为准）：

1. 额定参数：

• 额定电压 (Ue): 40.5 kV

• 额定绝缘水平: 1min工频耐受电压 95 kV (对地及相间) / 185 kV (断口间)；雷电冲击耐受电压 185 kV (对地及相间) / 215 kV (断口间)

• 额定频率: 50 Hz

• 额定电流 (Ie): 1250A, 1600A, 2000A, 2500A 等可选

• 额定短路开断电流 (Isc): 25kA, 31.5kA

• 额定短时耐受电流 (4s): 同额定短路开断电流

• 额定峰值耐受电流: 2.5倍额定短时耐受电流

• 额定短路关合电流: 同额定峰值耐受电流

• 额定操作顺序: O-0.3s-CO-180s-CO（“O”代表分闸，“C”代表合闸）

1. 真空灭弧室参数：

• 触头开距: 通常为 20±1 mm

• 超行程: 通常为 3±0.5 mm

• 合闸弹跳时间: ≤ 2 ms

• 分闸反弹幅值: ≤ 3 mm

• 真空度: 出厂时 ≤ 1.33×10⁻⁵ Pa，使用寿命期内保持高真空。

1. 机械特性与操作机构：

• 操作机构类型: 通常采用弹簧储能操作机构，可实现电动或手动储能。

• 合闸时间: ≤ 75 ms

• 分闸时间: ≤ 45 ms

• 机械寿命: 10,000 次

• 额定操作电压: DC 110V / 220V 或 AC 220V

1. 重量与尺寸：

• 断路器本体重量: 约 200 - 300 kg （视具体型号而定）

• 外形尺寸 (长×宽×高): 需参考具体厂家安装图纸。

三、 安装图纸与安装指导要点

重要提示： 详细的安装图纸（包括基础图、安装孔位图、一次接线图、二次原理及接线图）必须向设备生产厂家索取，作为施工的唯一依据。以下为通用安装指导要点：

1. 环境要求： 安装在清洁、干燥、无易燃易爆及腐蚀性气体的户内环境。环境温度-10℃~+40℃，海拔高度≤1000m（超过时需降容使用）。
2. 基础与固定： 根据厂家提供的《基础安装图》，浇筑混凝土基础或安装钢结构支架。确保基础平整、坚固，水平误差在规定范围内。使用规定规格的螺栓将断路器底座可靠固定。
3. 母线连接： 参照《一次接线图》，使用足够截面积的铜排或电缆进行连接。连接面应平整清洁，涂抹导电膏，紧固力矩需达到厂家要求，确保接触良好，避免局部过热。
4. 接地： 将断路器外壳的专用接地端子用接地线可靠连接到接地网上，接地电阻应符合国家标准。
5. 二次接线： 根据《二次原理及接线图》，正确连接控制、保护、信号回路。导线截面、端子压接需规范，确保接线牢固、编号清晰。通电前，使用500V兆欧表检查二次回路对地绝缘电阻（应大于1MΩ）。
6. 安装后检查： 手动缓慢储能、合分闸操作数次，检查有无卡滞；测量主回路电阻；进行机械特性测试（如分合闸时间、速度、同期性等）；进行最低操作电压试验。

四、 生产厂家与技术交流

ZN85-40.5型断路器由国内多家知名的电气设备制造商生产，例如：

• 陕西宝光真空电器股份有限公司
• 厦门华电开关有限公司
• 河南森源电气股份有限公司
• 北京北开电气股份有限公司
• 及其他具有相应资质和能力的开关设备制造企业。

技术交流建议：
1. 售前交流： 在选择产品时，与厂家技术人员充分沟通，明确使用环境（如海拔、湿度、污秽等级）、系统参数（短路容量、保护配合要求）及特殊功能需求（如是否需配合计量、在线监测等），以确保选型准确。
2. 图纸会审： 收到厂家图纸后，组织设计、施工、运维单位与厂家进行图纸会审，澄清疑问，确保理解一致。
3. 现场服务： 大型项目或首次使用时，可要求厂家提供现场安装指导或调试服务。
4. 培训： 要求厂家对运维人员进行产品结构、原理、操作规程、日常维护及常见故障处理的培训。
5. 售后支持： 建立与厂家技术部门的联系渠道，以便在运行中出现技术问题时能获得及时支持。备品备件（如真空灭弧室、辅助开关、线圈等）的型号和采购渠道也需明确。

五、 安全使用与维护

• 操作安全： 操作时必须确保人员与带电部分保持安全距离。严禁在未储能状态下进行电动合闸操作。
• 定期维护： 定期检查断路器外观、清洁绝缘部件、检查紧固件是否松动、测量主回路电阻、检查机械传动部位并适当润滑、进行分合闸操作测试。具体周期和项目请严格遵循厂家提供的《使用维护说明书》。
• 关键警告： 真空断路器本身无需检修灭弧室内的真空度。当寿命终了或参数不合格时，应整体更换真空灭弧室，并由专业人员进行。

---

免责声明： 本文档为通用性技术介绍，所有具体技术数据、图纸、安装及操作要求，均应以您所采购设备的随货提供的正式产品说明书、安装图纸及技术文件以及相关国家标准和行业规范为准。在安装、操作和维护设备前，务必仔细阅读并理解这些官方文件。
